Un guide complet pour la sélection et la disposition du câblage électrique dans la salle de bain

Est-il possible d’installer des prises dans la salle de bain ?

Dans les maisons typiques rénovées par le promoteur, les prises de courant dans la salle de bain ne sont généralement pas fournies. Cela signifie-t-il qu’elles sont totalement interdites ici ?

Auparavant, on pensait que les prises de courant dans la salle de bain étaient dangereuses. Dans les logements anciens, les sources d’alimentation étaient donc situées à l’extérieur, près de l’entrée de la salle de bain. Aujourd’hui, les appareils électriques et les méthodes de construction ont évolué : les salles de bain modernes sont plus spacieuses, ce qui signifie qu’il est plus sûr d’y utiliser l’électricité.

Vous pouvez installer des prises dans les pièces humides ! Mais l’eau étant un mauvais allié pour le courant électrique, il est important de respecter les règles : achetez des câbles et des prises spécifiques pour la salle de bain et choisissez leur emplacement en respectant les règles.

Nous parlerons plus en détail de la manière de résoudre correctement le problème du câblage dans la salle de bain dans les sections suivantes.

Pourquoi avons-nous besoin de prises ?

L’installation de prises dans la salle de bain simplifie grandement la routine quotidienne : un lave-linge ou un sèche-linge, un chauffe-eau, un rasoir électrique, une brosse à dents, un sèche-cheveux et d’autres appareils électriques sont branchés sur la prise de la salle de bain.

En même temps, une prise pour la salle de bain, destinée à un lave-linge ou un chauffe-eau, montée à l’aide de lignes électriques. Si la maison est ancienne, il est préférable de poser un câble avec un disjoncteur différentiel (un interrupteur pour la prise elle-même).

Un rasoir, un fer à friser et d’autres appareils nécessitant un câblage plus faible peuvent être connectés avec des fils à deux fils standard, bien qu’il soit préférable d’utiliser des câbles avec mise à la terre.

De combien de prises avez-vous besoin ?

Les experts recommandant un câblage caché pour les prises de salle de bain, avant de commencer les travaux ou d’appeler un électricien, vous devez déterminer le nombre exact de points nécessaires.

Pour éviter les erreurs de calcul, prenez un stylo et du papier, notez tous les appareils que vous allez utiliser dans la salle de bain.

Liste approximative :

• lave-linge ;
• grille de ventilation forcée ;
• chauffe-eau ;
• sèche-serviettes électrique ;
• rasoir électrique ;
• brosse à dents électrique ;
• cheveux sèche-linge ;
• fer à friser.

L’étape suivante de cette liste consiste à identifier les appareils branchés au réseau la plupart du temps ou en permanence. Ils ont absolument besoin de points d’alimentation séparés.

Il reste à penser à des prises supplémentaires, par exemple au-dessus du plan de travail. De là, vous pouvez alimenter un sèche-cheveux ou un chargeur pour une brosse à dents électrique. En principe, deux prises en haut, près du miroir et une pour la machine à laver suffisent.

Où est-il préférable de les placer ?

L’emplacement des prises dans la salle de bain est une question fondamentale qui doit être étudiée avant de planifier la pièce. L’emplacement du trou est choisi en fonction de la distance entre la zone à risque et le sol.

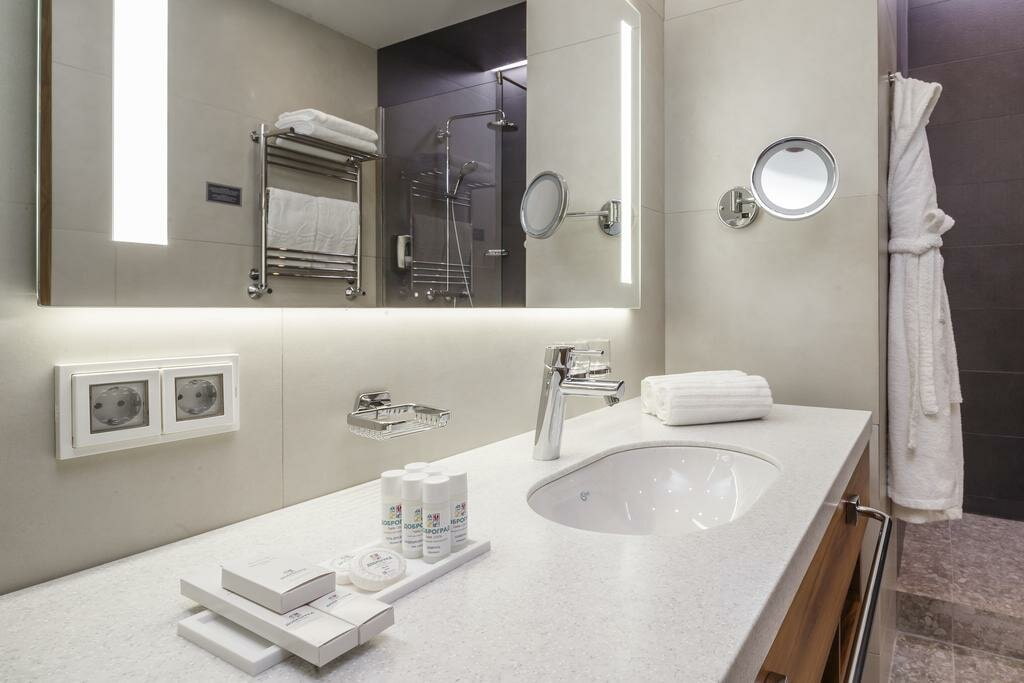

La photo montre des modèles avec des rideaux au-dessus du plan de travail.

Quelles zones sont adaptées à l’installation ?

Selon la norme GOST R 50571-7-701-2013, décrite dans le PUE (règles d’installation électrique), toute salle de bain est divisée en 4 zones :

1. Zone 0. Ou zone rouge — cela inclut l’intérieur de la baignoire, du lavabo et de la cabine de douche. GOST interdit l’installation de tout type de prise pour des raisons de sécurité — la tension à zéro est dangereuse.
2. Zone 1. Située sous le lavabo ou au-dessus de la baignoire. Selon les normes, il est également interdit d’installer des sorties 220 V ici, mais il est autorisé de connecter une chaudière d’une classe d’au moins IPX5 via un disjoncteur.
3. Zone 2. 0,6 m autour du lavabo, de la baignoire et de la douche. L’installation de prises est toujours interdite, mais il est autorisé d’installer des appareils branchés sur une prise située dans la zone suivante. Il peut s’agir de chaudières, de miroirs, de lampes.
4. Zone 3. L’espace restant de la salle de bain. Il est recommandé d’installer les prises principales de la salle de bain ici. Exigence obligatoire – niveau minimum de protection contre l’humidité IP44, mieux IP54 et plus.

Important ! La division en zones est pertinente jusqu’à une hauteur de cloison de 225 cm. Toute distance supérieure dépasse les exigences et n’impose pratiquement aucune restriction quant à l’installation de systèmes électriques.

Cette exception permet d’installer un chauffe-eau ou un lave-linge même dans une petite salle de bain, en les raccordant à une hauteur de 15 à 20 cm du plafond.

Si la pièce est trop petite et qu’il n’y a pas de zone 3, il est préférable de refuser les prises et de les placer sur le mur près de la porte donnant sur l’extérieur.

Quelle distance est appropriée ?

La hauteur des prises par rapport au sol dans la salle de bain est déterminée individuellement et dépend en grande partie de la configuration de la pièce. Par exemple, si vous avez besoin d’une prise au-dessus d’un plan de travail de 80 cm, n’hésitez pas à la placer à 90 cm. Veillez également à ce que les éclaboussures du lavabo ne pénètrent pas à l’intérieur : cela peut être facilement réalisé en déplaçant le point de 60 cm de son bord vers la gauche ou la droite.

L’affirmation « plus c’est haut, plus c’est sûr » n’est pas tout à fait vraie. La prise de courant dans la salle de bain peut être surélevée de 2 mètres, mais son utilisation sera extrêmement gênante. Si vous craignez un court-circuit en cas d’inondation, placez l’entrée sur le mur à 60 cm du revêtement de sol : l’eau n’y parviendra certainement pas.

Quelles prises peuvent être installées ?

Nous avons déjà évoqué les normes de protection pour la salle de bain : IP 44 minimum. Quelles autres caractéristiques distinguent les prises de salle de bain ?

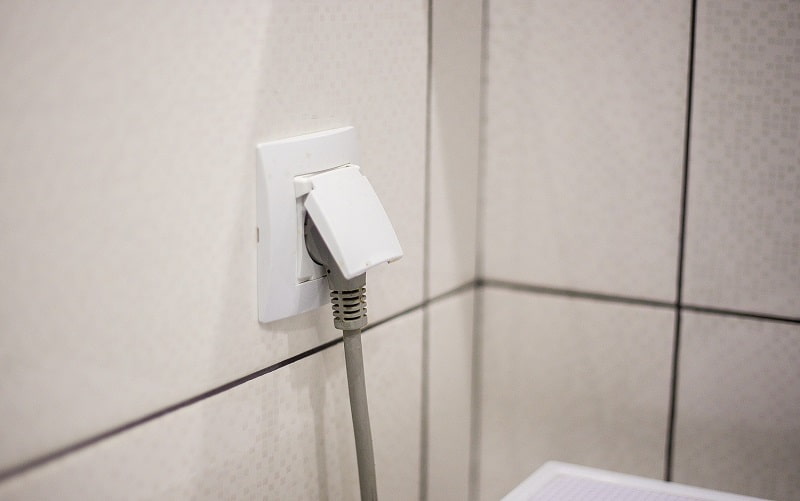

• Rideau. Le couvercle du boîtier garantit une protection contre les éclaboussures lorsque la prise de la salle de bain est vide.
• Contacts fermés. Des inserts spéciaux en caoutchouc ou en plastique assurent l’isolation contre l’eau.
• Joint. Le contour en silicone assure une étanchéité supplémentaire lors de l’utilisation d’appareils électroménagers.

Le seul bémol : les modèles avec rideau ne sont protégés à 100 % que lorsque rien n’est branché au réseau. Autrement dit, si la prise de la salle de bain est vide, son rideau est fermé. Si certains appareils électroménagers doivent être branchés en permanence au réseau et qu’il existe un risque d’éclaboussures, utilisez des modifications étanches IP66. Par exemple, Legrand Plexo est équipé du système « Lock 66 », qui permet de maintenir la protection contre l’humidité une fois la fiche insérée.

Le niveau de protection est déterminé par le dernier chiffre de la désignation : le repère 4 indique une protection complète contre les projections d’eau, et les appareils portant le repère 7 peuvent être immergés dans l’eau jusqu’à une profondeur d’un mètre.

Quelles règles faut-il respecter lors de l’installation ?

En conclusion, résumons à nouveau ce qui a été dit et exposons les règles de base. Ce qu’il faut respecter si vous refusez les services d’un maître :

• La classe minimale de protection contre l’humidité est IP44. 4 à la fin signifie protection contre les gouttes d’eau.
• Le câblage doit être dissimulé ; le câblage externe est interdit par le Code d’installation électrique. De plus, les câbles ne peuvent pas être dissimulés dans des canaux métalliques. Si vous ne pouvez les poser qu’à découvert, choisissez des câbles isolés et dissimulez-les dans un tube ondulé. La section optimale des conducteurs est de 2,5 mm.
• Pour que la prise de la salle de bain puisse accueillir à la fois un sèche-cheveux et un lave-linge, un câble à trois conducteurs avec mise à la terre est nécessaire.

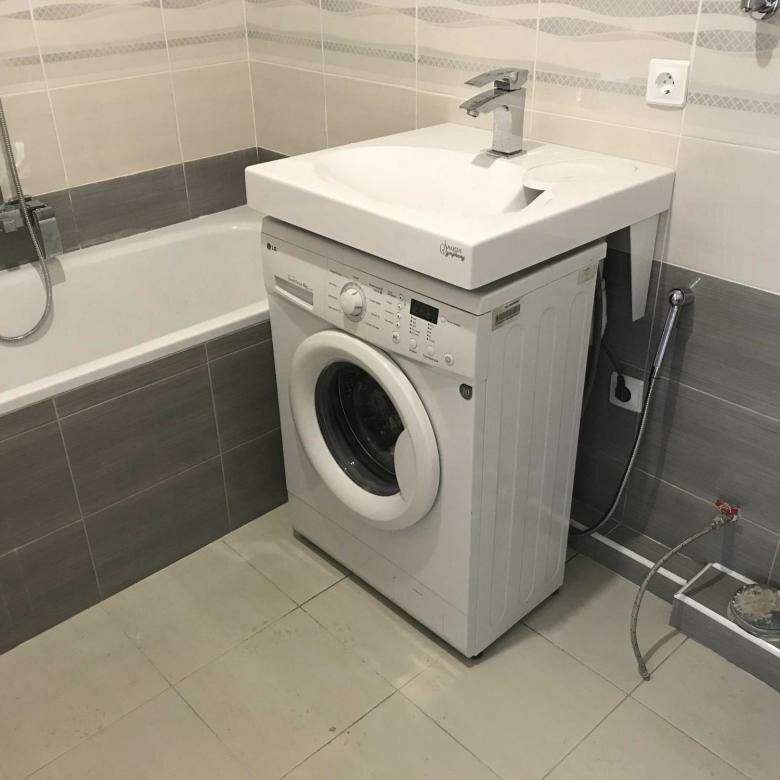

La photo montre un mauvais emplacement des prises électriques

• Lire aussi

  7 options pour planifier une petite salle de bain

  Pour vous protéger et protéger vos proches des chocs électriques, connectez les appareils techniques sérieux (chaudière, machine à laver) via un RCD. Pour une sécurité maximale, il est recommandé d’installer des transformateurs d’isolement dans les salles de bains : ils éliminent les chocs électriques, même en cas de contact avec le conducteur. Cependant, ils sont rarement utilisés dans les appartements ordinaires.

• L’implantation des prises électriques doit être conforme au zonage, afin que, lors des réparations, elles ne soient pas situées à proximité d’une source d’eau. Réfléchissez à l’avance à l’implantation et à l’emplacement de tous les éléments.

La pose d’une conduite principale est un processus complexe et responsable, dont dépend votre vie et celle de vos proches. Si vous doutez de vos connaissances et de votre force, confiez le travail à des spécialistes expérimentés. Ils réaliseront le câblage conformément aux normes PUE et les prises pourront être utilisées sans crainte.
