Méthodes d’isolation thermique du sol dans une maison privée à l’aide de dalles thermiques LOGICPIR.

Informations générales

Une isolation de haute qualité du sol d’une maison individuelle répond d’un seul coup à deux besoins essentiels de ses occupants : elle augmente le confort et réduit les coûts de chauffage. Une isolation de mauvaise qualité… L’histoire de la construction immobilière connaît des cas réels où un chalet a été mis en service solennellement et où, dès la première saison de chauffage, les factures ont explosé, tandis que le confort s’est amélioré non pas dans la maison, mais autour : la neige a fondu sur la zone aveugle en plein hiver et l’herbe verte a percé.

La qualité de l’isolation est principalement liée à l’efficacité, à la sécurité – dans tous les sens du terme, de la sécurité incendie à la sécurité médicale – et à la durabilité des matériaux utilisés. De plus, les consommateurs les plus avertis, enclins à suivre les tendances mondiales, sont attentifs à des paramètres tels que le respect de l’environnement ; il est important pour eux que l’environnement ne soit pas affecté lors de la fabrication et de l’exploitation des produits de construction.

S’il y a une demande, il y aura de l’offre : c’est ainsi qu’est apparue sur le marché l’isolation thermique combinant toutes les propriétés énumérées : la mousse de polyisocyanurate (PIR). En Russie, il sera plus simple et plus pratique pour un consommateur privé de trouver et d’acheter des produits de l’entreprise nationale TECHNONICOL : les dalles thermiques LOGICPIR.

Qu’est-ce qu’il est important de savoir sur LOGICPIR ?

LOGICPIR est une nouvelle génération d’isolant thermique, une version améliorée de la mousse de polyuréthane avec des caractéristiques ignifuges améliorées. Ce matériau présente une très faible conductivité thermique (seulement 0,022 W/m*K). Par conséquent, à épaisseur de couche égale, il offre un niveau de protection thermique supérieur à celui des matériaux isolants traditionnels.

LOGICPIR présente une composition composite : une couche rigide et durable de mousse polymère durcie est dotée d’un revêtement souple double face, ce qui confère aux dalles des fonctions supplémentaires. En règle générale, ces isolants thermiques sont fournis avec des extrémités profilées lors de la production afin d’éviter la formation de ponts thermiques aux joints des dalles et de faciliter leur installation.

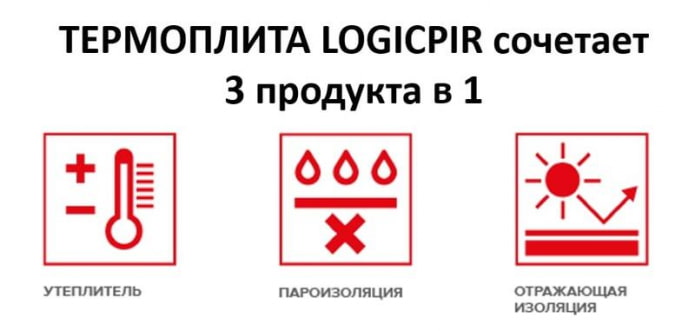

Les plaques thermiques LOGICPIR avec revêtement stratifié d’alumine imperméable à la vapeur (feuille et polyéthylène) sont recommandées pour la pose de planchers. Il s’agit d’un matériau « trois en un » : isolation thermique, pare-vapeur et réflecteur infrarouge.

Quels sont les avantages des plaques thermiques LOGICPIR pour l’isolation des planchers ?

Il va sans dire que les plaques thermiques LOGICPIR répondent généralement aux normes les plus strictes applicables à l’isolation intérieure des locaux d’habitation. La sécurité est ici primordiale : il s’agit d’un matériau ignifuge et biostable, de composition neutre et stable. Le LOGICPIR n’émet pas de substances nocives dans l’atmosphère, même chauffé à 110 degrés, comme le confirment des tests en laboratoire.

Cependant, il est possible d’énumérer les avantages spécifiques de ces panneaux, particulièrement adaptés à l’isolation des sols.

1. Grâce à la faible conductivité thermique du LOGICPIR, le niveau de protection thermique requis peut être atteint en utilisant des panneaux d’épaisseur minimale (3 à 5 cm). Cet avantage se manifeste dès la quincaillerie : vous n’aurez pas à payer trop cher pour le volume supplémentaire de matériau. De plus, avec un tel « remplissage », la structure du sol sera plus fine, ce qui permettra de préserver au maximum la hauteur sous plafond de la pièce.
2. Le matériau est imperméable à la vapeur, grâce à la structure unique à cellules fermées de la mousse polymère durcie PIR, et le film laminé des revêtements renforce cet effet. Par conséquent, un sol avec LOGICPIR ne nécessite pas de pare-vapeur spécial : il suffit de coller soigneusement les joints des dalles avec du ruban d’aluminium pour obtenir une structure parfaitement étanche.
3. La réflectivité de la surface en aluminium des dalles leur permet de fonctionner comme un « miroir infrarouge » et offre un avantage en termes de rétention de chaleur.
4. Les dalles LOGICPIR sont rigides et durables. Tout d’abord, cette isolation thermique est facile à installer : vous pouvez facilement vous déplacer sur sa surface. Ensuite, la structure dans son ensemble est particulièrement fiable et durable : il n’y a aucun risque que le sol s’affaisse sous une armoire particulièrement massive pendant son fonctionnement. Après tout, le PIR, avec sa résistance à la compression de 150 kPa, qui correspond à une charge de 15 tonnes par mètre carré, est facilement capable de supporter le poids de trois éléphants moyens.
5. Dans la conception d’un « plancher flottant », les dalles thermiques LOGICPIR, en plus de l’isolation, remplissent la fonction de protection contre le bruit d’impact (pertinent pour les pièces situées sous le plafond isolé), empêchant le contact direct entre la chape et le plafond.

Isolation du plancher isolé

Prenons l’exemple du système TN-Pol Standard PIR de TECHNONICOL.

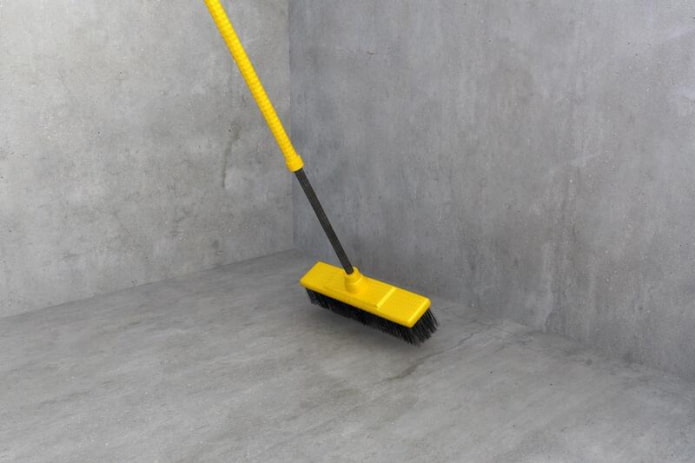

La première étape de l’installation d’un plancher isolé à l’aide du système TN-Pol Standard PIR consiste à préparer la base en béton armé. La surface est nettoyée des débris et les fissures sont scellées.

Ensuite, il est nécessaire de prêter attention aux points de raccordement du sol à d’autres structures (il peut s’agir de cloisons, de murs, de canalisations, etc.).

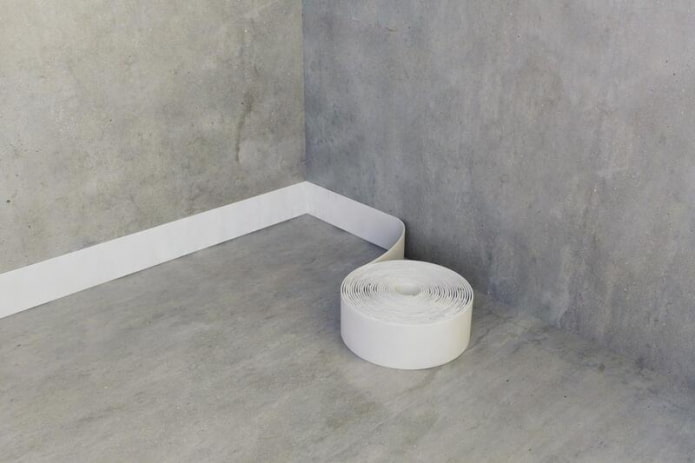

Pour obtenir un plancher flottant efficace et minimiser la propagation des bruits d’impact, des entretoises en mousse de polyéthylène d’une épaisseur de 8 à 10 mm sont installées. Leur hauteur doit atteindre le niveau prévu du revêtement de sol final.

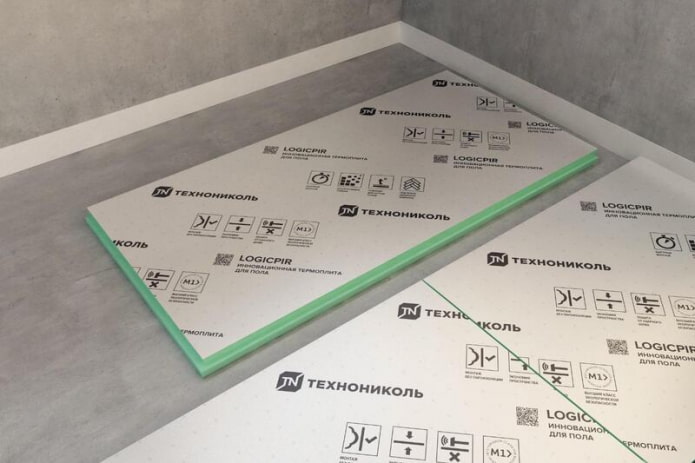

Les dalles thermiques LOGICPIR sont posées sur un socle en béton nettoyé, en alignant les bords en L de manière à éviter tout espace traversant. La pose doit être réalisée avec un joint décalé : chaque rangée est décalée par rapport à la précédente ; il ne doit pas y avoir de joints en croix.

Les joints des dalles sont scellés hermétiquement avec du ruban d’aluminium. Cela permettra d’éviter la condensation dans l’épaisseur de la structure et, ainsi, de la protéger de l’humidité et des dangers qui y sont associés : destruction des matériaux, formation de moisissures.

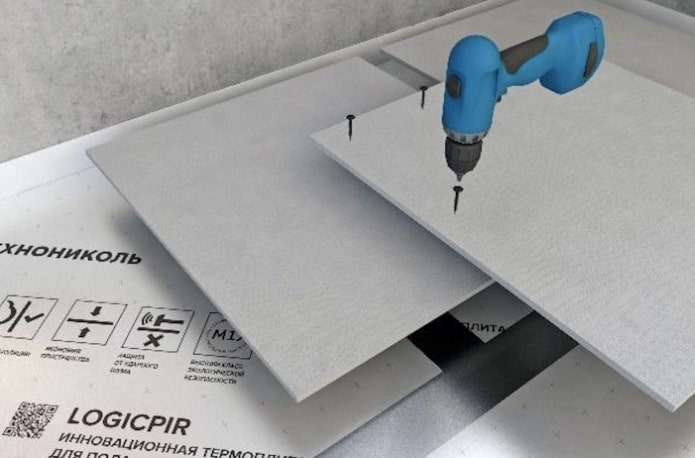

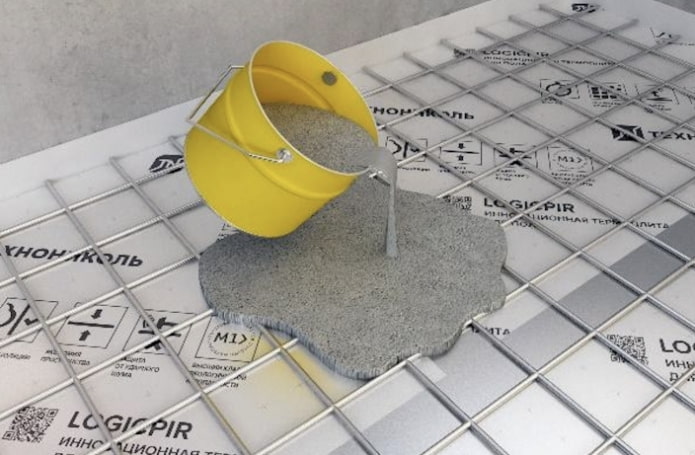

L’étape suivante consiste à installer une chape, dont le but est de répartir uniformément la charge sur le sol. Il peut s’agir d’une chape ciment-sable renforcée par un treillis métallique ou d’une chape sèche préfabriquée. Dans le second cas, des matériaux en feuilles sont utilisés : contreplaqué, OSB, ACL, CSP, GKL, GVL ; ils sont posés en deux couches, en évitant la coïncidence des joints, et ces couches sont fixées entre elles par des vis autotaraudeuses.

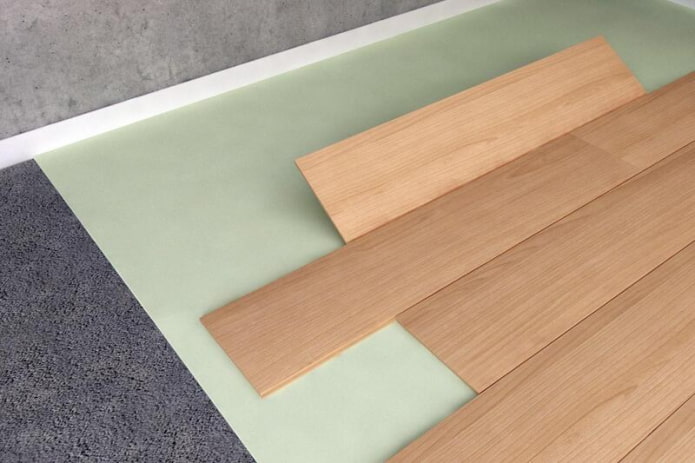

Le stratifié, le parquet, les carreaux de céramique, le linoléum, etc. sont utilisés comme revêtement de finition – tous ces matériaux sont installés conformément aux instructions du fabricant, en utilisant les supports et les méthodes de fixation appropriés.

Le système PIR TN-Pol Standard peut et doit être utilisé non seulement dans la construction de maisons de campagne. De tels planchers isolés sur base de béton armé conviennent également aux appartements en ville. Ils seront particulièrement utiles au rez-de-chaussée, où ils permettront aux résidents d’oublier tous les inconvénients de vivre à côté d’un sous-sol froid. De plus, cette solution de construction peut facilement être étendue aux espaces de bureaux, aux zones commerciales, aux lieux de divertissement et de restauration, aux institutions sociales, etc.

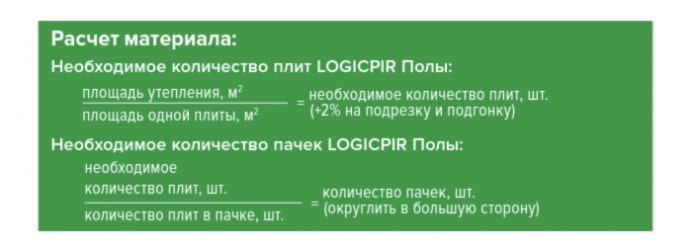

Voir ci-dessous pour le calcul du matériau par mètre carré.
